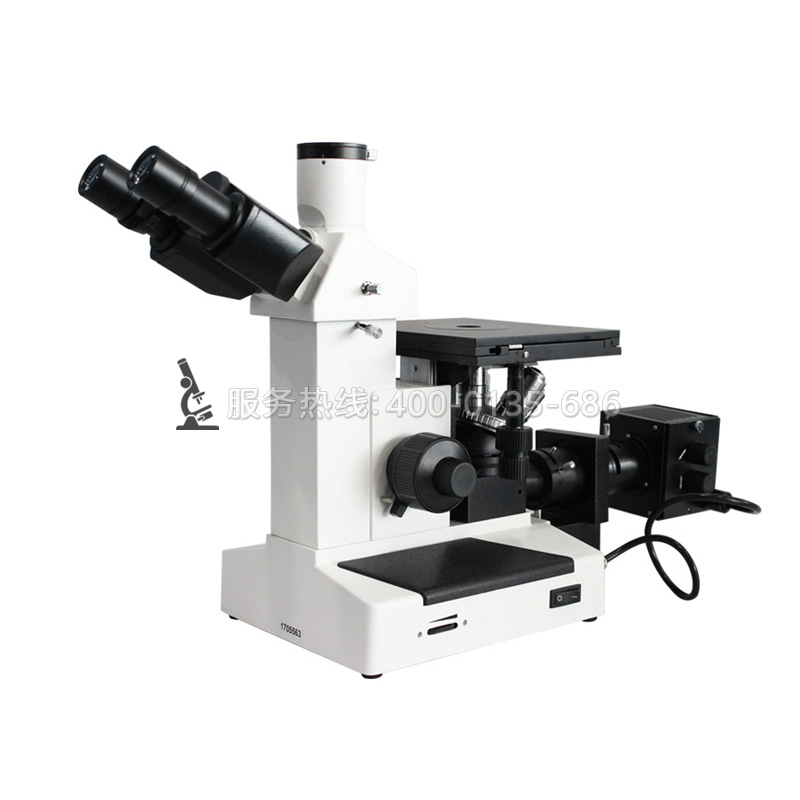

CMY-40三目倒置金相顯微鏡金相分析儀

SKU: CMY-40

產品介紹

一、產品概述

三目倒置金相顯微鏡CMY-40配置優良的長距平場消色差物鏡與大視野平場目鏡，照明系統采用柯勒照明方式，視場照明均勻。成像清晰，操作靈活，性價比極高。主要用于鑒定和分析金屬內部結構組織，或用于觀察材料表面的某些特性，如：劃痕、裂紋、噴涂的均勻性等。廣泛應用在工廠、實驗室和教學及科學領域。是金屬學、礦物學、精密工程學研究的理想儀器。

二、性能特點

1、配置了長距離平場物鏡與大視野平場目鏡，圖像平坦清晰；

2、采用了內置可調視場光闌、，亮度均勻可調。圖像襯度好；

3、帶有刻度標尺雙層機械載物臺及同軸調節手輪，操作靈便；

4、兩路光路輸出，一路可用于觀察，一路用于連接攝像裝置。

技術參數

三、顯微鏡參數

序號	名稱	技術參數
01	平場目鏡	大視野WF10X(Φ18mm)
02	長距平場物鏡	PL10X/0.25、20X/0.45、40X/0.60、100X/1.25(油)
03	總放大倍數	100X-1000X
04	觀察頭	三目，鉸鏈?zhǔn)?/span>30°傾斜，可360°旋轉
05	轉換器	四孔（滾珠內定位）
06	調焦機構	粗微動同軸調焦，帶鎖緊和限位裝置，微動格值：2μm
07	載物臺	雙層機械移動式（尺寸：180mm×150mm，移動范圍：15mm×15mm）
08	照明系統	6V 20W鹵素?zé)簦炼瓤烧{(diào)，帶可變光闌
09	濾色片	黃、綠、藍、磨砂
10	儀器重量	凈重8.5公斤；毛重10.0公斤
11	儀器尺寸	儀器尺寸：20×56×35(cm)；包裝尺寸：29×59×43(cm)

四、目鏡參數

型號

Type

放大倍率

Magnification

視場直徑

F.O.V

外徑

Tube diameter

WF10X/18

10X

Φ18

Φ30

五、物鏡參數

放大倍率 Magnification	數值孔徑 N.A	分辨率R(μm)	工作距離 WD(mm)	共軛距離 Conjugate(mm)	齊焦距離 Parfocus(mm)	蓋玻片厚度 CoverGlass(mm)
10X	0.25	1.10	8.80	195	45	無
20X	0.40	0.70	8.60	195	45	無
40X(S)	0.60	0.55	3.73	195	45	無
100X(S、Oil)	1.25	0.30	0.40	195	45	無

可選購件

1、攝像頭：
- ①日本JVC攝像頭+圖像采集卡
- ②數字?jǐn)z像頭320萬、500萬、800萬、1400萬像素
- ③數碼相機+基本測量管理軟件1500萬像素佳能單反相機
2、圖像分析軟件
- ①專業定量金相分析軟件
- ②礦相分析軟件
- ③基本測量管理軟件
3、攝像接口：攝像頭接口：1X、0.5X 、數碼相機接口：1X、2.5X/4X
4、物鏡：平場消色差物鏡：60X
5、其他裝置：暗場裝置
