HXD-1000TMC/2000TMC/LCD 帶圖像分析自動轉塔顯微硬度計
SKU: HXD-1000TMC/2000TMC/LCD |
產品介紹

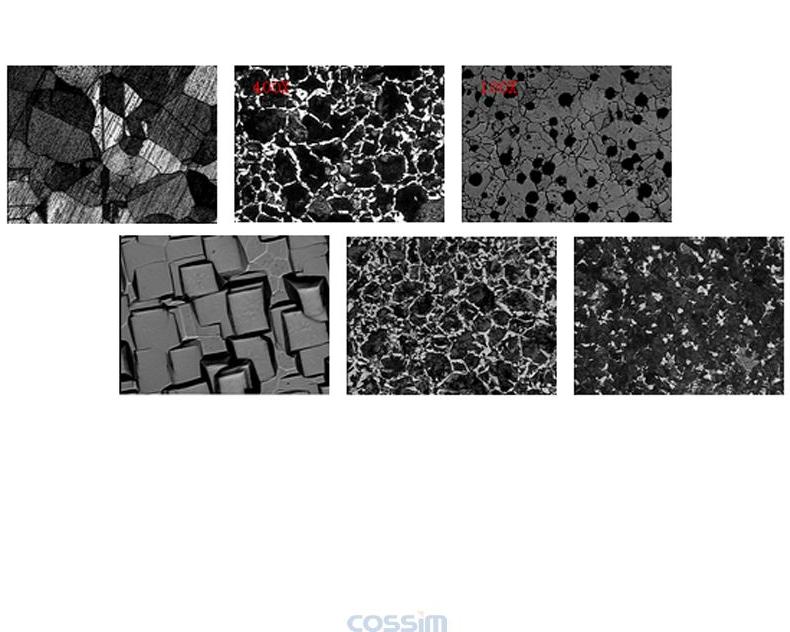

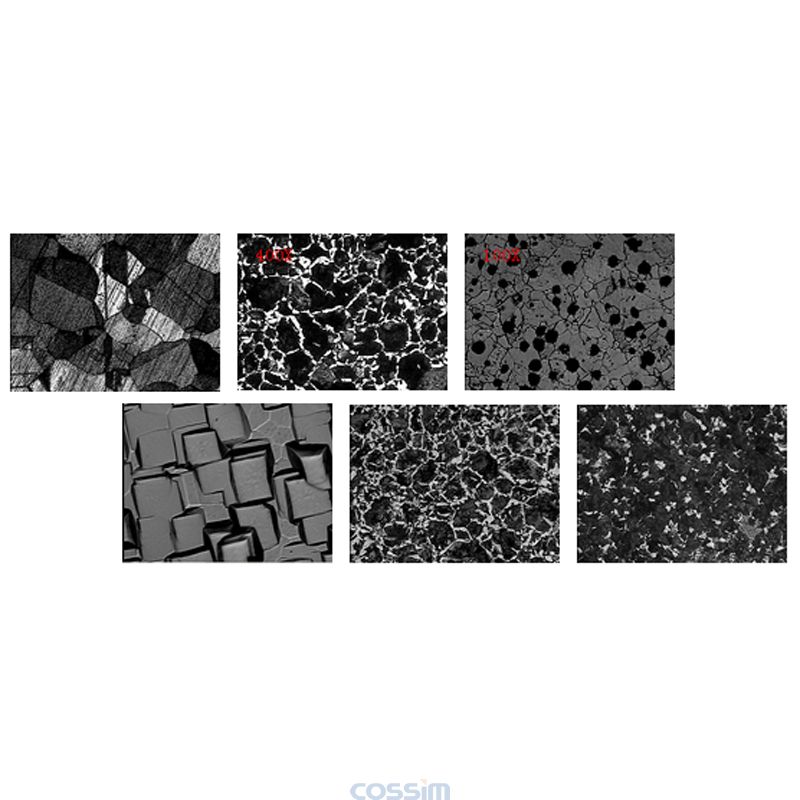

帶計算機圖像分析處理顯微硬度計，它具有先進的電腦自動測量系統，物鏡與壓頭切換時自動轉塔，定位精確無絲毫差異，光學系統成像清晰，在電腦上能捕獲高質量的顯微圖像和拍攝材料金相圖像，對滲碳層、氮化層、電鍍層、各種金屬、非金屬性材料等工件直觀性強，圖像測量軟件功能齊全，超高像素自動測量記錄壓痕與硬度值，自動繪制曲線圖，自動進行多種標尺轉換，并在電腦硬盤中作測量備份，定倍打印及文本的保存等操作。該機可替代金相顯微鏡一機兩用，用于熱處理、金屬材料加工、汽車制造、軸承、科研單位、大專院校等檢測企業。63年首家生產硬度計至今，在全球享有一定的聲譽。
The HXD-1000TMC/LCD micro hardness tester with picture analysis system, it is equipped with computerized measuring system, with auto-motorized turret of precision position. It displays the HV hardness or HK hardness values. The machine with the friendly menu combining with the convenience-measured way, reduced the artificial error, increase the accuracy of the measurment Since 96 years, the latest type has occupied the leading position of the hardness tester in the country.
技術參數
|
型號 Type
|
HXD-1000TMC/LCD
|
HXD-2000TMC/LCD
|
|
物鏡/壓頭切換
Lens/Indenter switch
|
自動完成物鏡與壓頭轉塔過程
With Motorized Turret
|
|
轉塔定位誤差
Position accuracy
|
2μm以內
Not greater than 2μm
|
| 試驗力Test force |
10, 25, 50, 100, 200, 300, 500, 1000 (gf)
|
10, 25, 50, 100, 200, 300, 500, 1000, 2000 (gf)
|
|
加荷方式
Loading mode
|
程控自動加荷,保荷和卸荷
Program-controlled application, duration and removal of load
|
| 保荷時間Duration time |
5–60 sec selectable, 步長 (In step of ) 5 sec. |
|
硬度測量范圍
Measuring range
|
5 HV – 3000 HV以上above
硬度示值誤差Indication error≤3%
|
|
總放大倍率
Total Magnification
|
物鏡: 40x; 10x（觀察用For observation） 測量目鏡Eyepiece: 15x（可選配Optional：10X）
總倍率: 600x; 150x（觀察用For observation）
|
| 顯示器上倍率Magnify on TV |
約 About 1600x
|
| 最小計數單位Min detection |
0.01μm
|
| 最小檢測單位Min. detection |
0.025 μm
|
|
X-Y測試臺
X-Y stage
|
尺寸 Dimensions：100×100mm
|
尺寸 Dimensions：110×110mm
|
|
最大移動 Travel range：25×25 mm 最小讀數Resolution：1/100mm
|
| 光路切換Optical path |
雙光通道（測量/攝影切換）Measurement / Photo switch |
|
測量讀數方式
Reading mode
|
用MH_VK軟件進行測量，也可用目鏡測量
Measurement with the MH_VK software or with the eyepiece micrometer
|
|
MH_VK硬度測試軟件及數據輸出
Hardness test software & Data output
|
顯示：試驗力，保荷時間，D1, D2, HV硬度值，平均值，分散度，標準偏差，自動繪制硬度曲線圖，自動進行標尺轉換，包括洛氏（HRA，HRB，HRC，HRD，HRF，HR15N，HR30N，HR45N，HR15T，HR30T，HR45T）、布氏（HB）、里氏（HL）、肖氏（HS）和抗拉強度（TS）。
自動生成試樣多部分硬度曲線的組合曲線、硬度曲線圖的直方圖，以及組合梯度曲線的組合直方圖
同時提供按中國標準GB和按美國標準ASTM的硬度換算及按機械（軸承）行業標準JB的專用硬度換算
用標準尺或用硬度塊對硬度值進行精確校準。
對試驗力偏差引起的硬度值誤差進行自動修正。
可手動或自動測量，局部放大測量，可鼠標測量或鍵盤測量。
可獲得指定放大倍數的圖像，提供Word和Excel格式的報告。
可在報告中添加測試點的位置和硬度換算值，試樣金相圖像或梯度曲線圖。
|
| 操作系統OS |
WinXp or Vista |
| 試件最大高度Max. test height |
85mm/90mm |
98mm |
|
執行標準(或參照)
Standards concerned
|
中國國家標準 GB/T 4340
國際標準ISO 6507，美國標準ASTM E384，日本標準 JIS B7734
|
| 電源 Power supply |
220 VAC, 50/60 Hz
|
| 尺寸 Dimensions |
主機尺寸Net：430×260×500 mm
包裝尺寸Packing：540×500×600mm
|
主機尺寸Net :500×250×560 mm
包裝尺寸Packing：590×480×670mm
|
| 重量 weight |
主機凈重Net：38kg 毛重Gross： 47kg
|
主機凈重Net：43kg 毛重Gross：52kg
|
包裝清單
|
主要標準配件，附件
Main standard
Accessories & attachments
|
15X測微目鏡、物鏡（在機上）40x, 10x 、維氏壓頭（在機上）、標準硬度塊(700HV & 400HV)、薄片夾緊器、小圓柱體夾緊器、平口鉗、小水平儀、內置打印機（在機上）、計算機及硬度測試軟件1套、程序加密鎖、CCD彩色攝像頭及接筒 、激光打印機 、安裝和操作手冊 |
可選購件
| 選購件Options |
鑲嵌夾具Clamp for metallographic specimen
數碼相機及適配鏡Digital camera & adaptor
可增配第3個物鏡（20倍）The third objective 20X，萬向夾具Universal clamp
金相圖像專用分析軟件 Metallurgical analysis software
|
|
